شیلنگ فنردار روغن THOR (10 بار dn45)

شیلنگ فنردار روغن THOR (10 بار dn45) | مکش و تخلیه ایمن سوخت، روغن و فرآورده‌های نفتی با استاندارد ضدشعله

این شیلنگ لاستیکی مسلح از خط تولید کمپانی معتبر تور (سری CARBUR/SP10L P2N با کد اختصاصی CARBU.045)، یک شیلنگ تخصصی جهت انتقال، مکش و تخلیه انواع فرآورده‌های نفتی، روغن‌های صنعتی و سوخت است. بهره‌گیری از لاستیک نیتریل (NBR) آنتی‌استاتیک در لایه داخلی، اسکلت مفتول فولادی مارپیچ مدفون میان الیاف بافته‌شده پرکشش و روکش رسانای مقاوم در برابر شعله بر اساس استاندارد TRbF 131، سبب شده تا شیلنگ فنردار روغن THOR (10 بار dn45) با تحمل فشار کاری ۱۰ بار و وکیوم 0.8 بار، بالاترین ضریب ایمنی ضدجرقه و پایداری ساختاری را در انتقال سیالات اشتعال‌پذیر به نمایش بگذارد.

لاستیک نیتریل ضدجرقه، مفتول فولادی و استاندارد ضدشعله؛ در ساختار شیلنگ روغن THOR چه موادی به کار رفته است؟

این مدل از چند لایه مقاوم شامل لاستیک نیتریل و اسکلت فلزی تشکیل شده است تا ضمن دفع خطرات الکتریسیته ساکن، بارهای کششی و ضربات هیدرولیکی وارده بر مدار را به طور کامل مهار کند:

• لایه داخلی: لاستیک نیتریل مشکی صاف با خاصیت آنتی‌استاتیک که مقاومت شیمیایی بالایی در تماس مداوم با انواع روغن‌ها و سوخت‌های نفتی دارد و به دلیل سطح صیقلی، افت اصطکاکی جریان سیال را به حداقل می‌رساند.
• لایه تقویت‌کننده میانی: الیاف بافته‌شده مصنوعی با استحکام بالا به همراه مفتول مارپیچ فولادی مدفون در ساختار لاستیک؛ این ساختار فلزی مانع از دوپهلو شدن یا جمع‌شدگی مقطع شیلنگ در مکش‌های عمیق و خمش‌های تند می‌شود.
• لایه بیرونی و روکش: لاستیک نیتریل رسانای مشکی با مقاومت در برابر سایش فیزیکی، پاشش روغن و سوخت، گاز ازون و شرایط نامساعد جوی؛ این بخش طبق الزامات استاندارد TRbF 131 در برابر شعله مستقیم مقاوم است.

شناسنامه آزمایشگاهی، مقاومت وکیوم 0.8 بار و بررسی مشخصات فنی شیلنگ فنردار روغن THOR در مقطع ۴۵ میلی‌متر

داده‌های رسمی استخراج‌شده از جدول کاتالوگ شرکت سازنده، مقادیر استاندارد و اثبات‌شده زیر را برای سایز ۴۵ میلی‌متر نشان می‌دهد:

• قطر داخلی اسمی: 45 میلی‌متر (معادل سایز DN45)؛ مقطع استاندارد صنعتی جهت عبور پرشتاب سوخت و روغن بدون ایجاد پس‌زدگی جریان در خطوط مکش و دهش.
• قطر بیرونی نامی: 55 میلی‌متر؛ ابعاد کالیبره جهت انطباق دقیق با بست‌ها و کلمپ‌های صنعتی استاندارد.
• ضخامت دیواره لاستیکی: 5 میلی‌متر در هر سمت؛ ضخامت متراکم لاستیک نیتریل جهت مهار بارهای مکانیکی و محافظت کامل از اسکلت مفتول فولادی.
• فشار کاری مجاز: 10 بار (معادل 150 PSI)؛ توان هیدرولیکی مطمئن و پیوسته در خطوط پمپاژ و تخلیه فرآورده‌های هیدروکربنی.
• فشار ترکیدگی نامی: 30 بار؛ ایجاد حاشیه ایمنی سه برابری (ضریب اطمینان ۳ به ۱) جهت خنثی‌سازی کامل ضربات هیدرولیکی و نوسانات ناگهانی فشار پمپ.
• شاخص مقاومت در برابر خلاء: 0.8 بار (معادل ۸۰ درصد وکیوم کامل)؛ پایداری کامل ساختار در برابر فرورفتگی دیواره زیر کشش عمیق پمپ‌های تخلیه.
• حداقل شعاع خمیدگی مجاز: 270 میلی‌متر؛ انعطاف‌پذیری مکانیکی مناسب جهت مسیرکشی آسان در زوایای تأسیساتی بدون خطر تاخوردگی شیلنگ.
• وزن اسمی در واحد طول: 1.17 kg/m؛ وزن متناسب و متعادل با وجود مفتول فولادی داخلی جهت سهولت در جابجایی کارگاهی.
• دامنه دمای کاری عمومی: از 30- تا 90+ درجه سانتی‌گراد؛ حفظ انعطاف و خاصیت کشسانی در شرایط سرمای شدید تا گرمای محیطی.
• تحمل دمای کاری ویژه روغن‌ها: تا 100+ درجه سانتی‌گراد؛ پایداری ساختار لاستیک در انتقال مداوم جریان روغن‌های داغ صنعتی بدون افت کیفیت.
• شاخص مقاومت الکتریکی: کمتر از یک مگااهم (R < 10^6 Ohm)؛ تخلیه پیوسته و ایمن بارهای ساکن حاصل از اصطکاک سیالات نفتی.
• تاییدیه استاندارد ضدشعله: انطباق رسمی با استاندارد TRbF 131 بخش ۲ بند ۵.۵ برای ممانعت از اشتعال و گسترش آتش در پوسته خارجی شیلنگ.

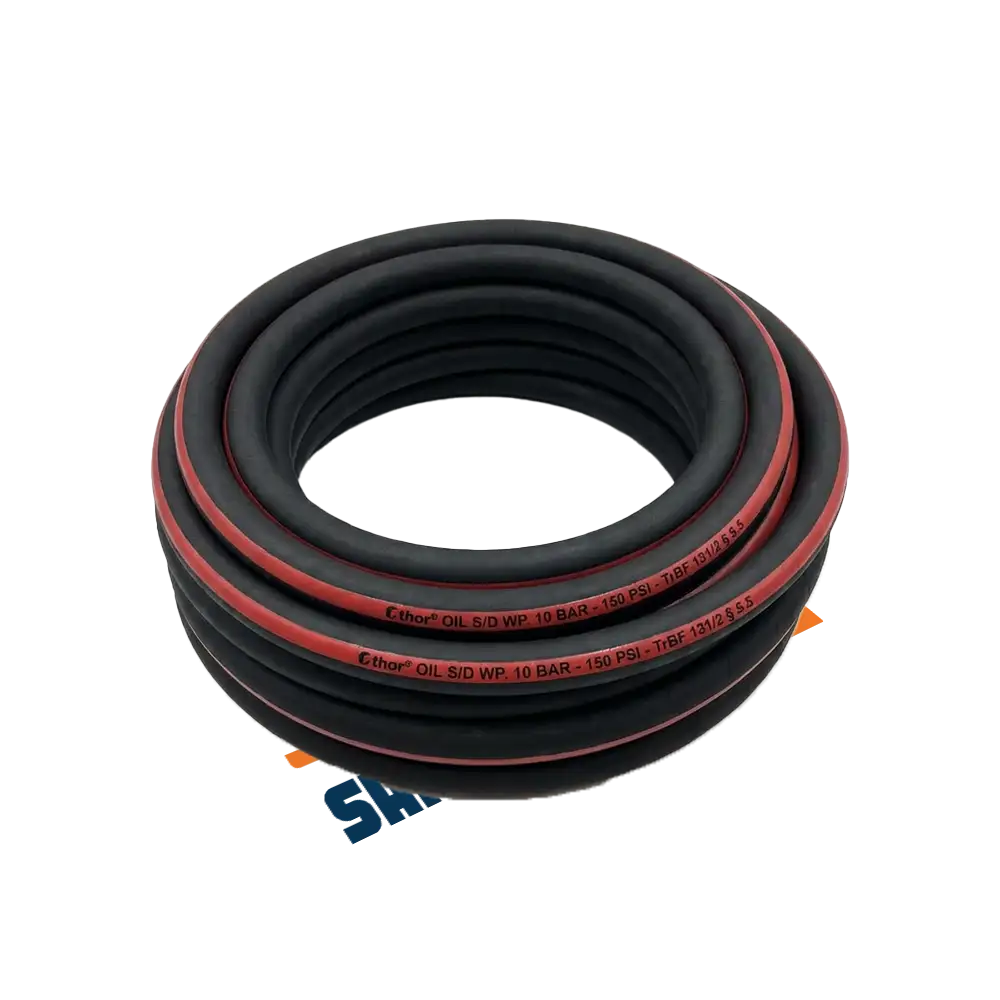

• نشانه‌گذاری رسمی بدنه: درج عبارت THOR OIL S/D W.P. 10 BAR – 150 PSI – TRbF 131/2 §5.5 با حروف قرمز روی بدنه کالا.

استاندارد ضدشعله TRbF، تخلیه بار الکترواستاتیک و وکیوم مطمئن؛ چه عواملی عملکرد این شیلنگ را متمایز می‌کند؟

ترکیب لاستیک نیتریل با اسکلت مفتول فولادی و ساختار ضدجرقه، مزیت‌های عملیاتی مشخصی را در مقایسه با شیلنگ‌های معمولی پدید آورده است:

• ایمنی ضدحریق با تاییدیه استاندارد: هم‌پوشانی مقاومت الکتریکی R < 10^6 Ohm برای خنثی‌سازی الکتریسیته ساکن با گواهینامه ضدشعله TRbF 131، بالاترین استاندارد حفاظتی را در محیط‌های پرخطر نفتی ایجاد می‌کند.
• کارکرد دومنظوره مکش و دهش: پاسخگویی هم‌زمان به خطوط پمپاژ با فشار ۱۰ بار و عملیات مکش تا خلاء 0.8 بار بدون دفرمه‌شدن مقطع شیلنگ.
• تحمل حرارتی تا ۱۰۰ درجه سانتی‌گراد در تماس با روغن‌ها: مقاومت اختصاصی لاستیک نیتریل در برابر سیالات داغ روغنی بدون ایجاد پوسیدگی یا شکنندگی جداره.
• انعطاف‌پذیری در شعاع خمیدگی ۲۷۰ میلی‌متر: جابجایی و هدایت آسان در فضاهای تأسیساتی بدون آسیب به مفتول فولادی یا ایجاد گلوگاه در مسیر جریان.
• دوام بیرونی در شرایط سخت کاری: روکش مقاوم در برابر سایش مکانیکی، گاز ازون، تابش نور خورشید و پاشش مستقیم انواع مشتقات نفتی.

از تخلیه و بارگیری سوخت تا سامانه‌های هیدرولیک؛ شیلنگ فنردار روغن THOR (10 بار dn45) در چه بخش‌هایی کاربرد دارد؟

این محصول بر پایه اطلاعات کاتالوگ کارخانه سازنده، برای استفاده در سامانه‌های صنعتی زیر تایید شده است:

• مکش و دهش انواع سوخت‌های نفتی: انتقال، بارگیری و تخلیه ایمن سوخت با تکیه بر لایه داخلی آنتی‌استاتیک و روکش ضدشعله TRbF 131 جهت پیشگیری از خطرات اشتعال ناشی از الکتریسیته ساکن.
• خطوط انتقال و مکش روغن‌های صنعتی: هدایت پیوسته انواع روغن‌ها در سامانه‌های هیدرولیک و مدارهای روانکاری تا دمای ۱۰۰+ درجه سانتی‌گراد با اتکا به پایداری حرارتی الاستومر نیتریل.
• عملیات پمپاژ در تأسیسات دارای مکش منفی: مکش مطمئن سیالات هیدروکربنی از مخازن و تانکرها با اتکا به مفتول مارپیچ فولادی مدفون در برابر جمع‌شدگی دیواره شیلنگ.

این شیلنگ لاستیکی به لطف تیوب ضدروغن NBR، برای مکش و دهش انواع سوخت، بنزین، گازوئیل، مشتقات نفتی و روغن‌های صنعتی تا ۱۰۰ درجه سانتی‌گراد با ایمنی ضدجرقه کاملاً سازگار است.

اصول مهار کلمپ در قطر ۵۵ میلی‌متر، اتصال سیم ارت و الزامات فنی نگهداری شیلنگ مکش روغن

در فرآیند راه‌اندازی و اتصال این شیلنگ، توجه به قطر داخلی ۴۵ میلی‌متری و قطر بیرونی ۵۵ میلی‌متری اهمیت اساسی دارد. با توجه به رسانایی الکتریکی روکش و تیوب آنتی‌استاتیک (R < 10^6 Ohm)، هنگام مونتاژ کوپلینگ‌ها و اتصالات فلزی باید پیوستگی الکتریکی کامل میان سرشیلنگ و بدنه برقرار شود تا امکان تخلیه مداوم الکتریسیته ساکن به سیستم ارت فراهم گردد. برای مهار کامل شیلنگ در فشار کاری ۱۰ بار و حفظ هوابندی در وکیوم 0.8 بار، استفاده از بست‌ها و کلمپ‌های استاندارد صنعتی متناسب با ضخامت دیواره ۵ میلی‌متری الزامی است تا بدون آسیب به بافت ضدشعله روکش، اتصالی بدون نشتی شکل گیرد. در مسیرکشی خطوط، رعایت حداقل شعاع خمیدگی ۲۷۰ میلی‌متر ضروری است تا مفتول فولادی داخلی دچار تغییر شکل دائمی نشود. فشار کاری خط نباید تحت هیچ شرایطی از ۱۰ بار فراتر رود و دمای سیال عبوری در کاربری‌های سوختی باید تا ۹۰+ درجه و در خطوط روغنی حداکثر تا ۱۰۰+ درجه سانتی‌گراد کنترل شود. همچنین بازرسی‌های منظم شیلنگ فنردار روغن THOR (10 بار dn45) و اطمینان از سلامت فیزیکی روکش، ضامن حفظ بلندمدت استانداردهای ایمنی آن در محیط‌های صنعتی خواهد بود.
