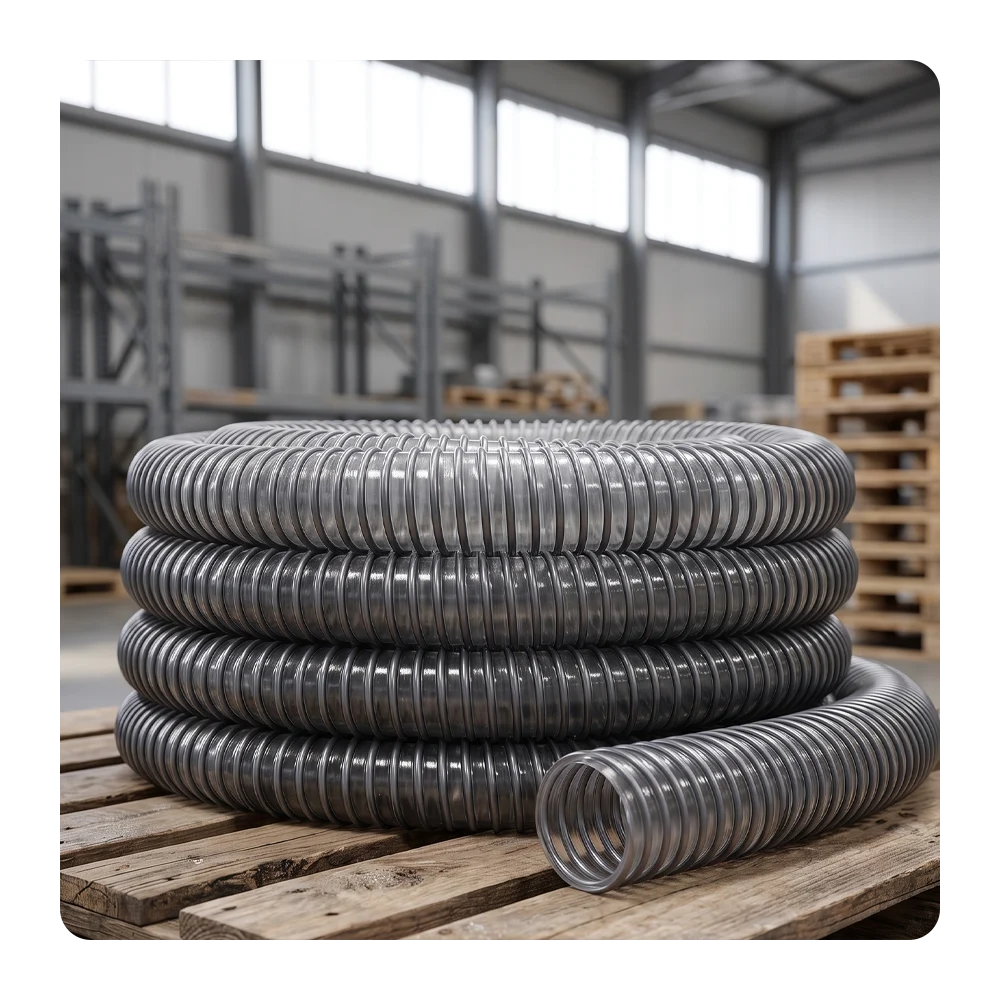

لوله خرطومی طوسی شفاف ارت دار EOLO PU (DN40)

لوله خرطومی ضدسایش شفاف ارت دار EOLO PU (DN40) | مکش و غبارگیری ذرات ساینده با تخلیه بارهای الکترواستاتیک

این شیلنگ صنعتی پلیمری انعطاف‌پذیر و سبک‌کار (Light Duty) از سری تخصصی Eolo PU EST AS (کد سفارش OU02040)، یک راهکار مهندسی‌شده بر پایه پلی‌یورتان استر برای مکش و غبارگیری متریال با سایش فیزیکی بالا است. ساختار شفاف دیواره همراه با مفتول مارپیچ صلب پی‌وی‌سی به رنگ طوسی تیره و رشته سیم مسی ارت، بستری ایمن فراهم کرده تا لوله خرطومی طوسی شفاف ارت دار EOLO PU (DN40) ضمن بهینه‌سازی دبی عبوری به واسطه سطح داخلی کاملاً صیقلی، بارهای الکتریسیته ساکن را به طور پیوسته تخلیه کند و ریسک بروز جرقه در سیستم‌های مکنده صنعتی را به صفر برساند.

ترکیب پلی‌یورتان پایه استر، فنر سخت پی‌وی‌سی و رشته مسی ارت؛ مهندسی ساختار لوله EOLO PU EST AS

طراحی ساختاری این تجهیز پلیمری بر مبنای برقراری تعادل میان سبکی، شفافیت نظارتی و استحکام مکانیکی پیاده‌سازی شده است:

• دیواره شفاف از جنس پلی‌یورتان پایه استر (Ester-TPU): استفاده از الاستومر مرغوب TPU با ضخامت ۰.۵ میلی‌متر در این سایز؛ این متریال پایداری کم‌نظیری در برابر اصطکاک ذرات خورنده، مواد شیمیایی، گاز ازون، تابش اشعه فرابنفش (UV) و شرایط اقلیمی متغیر دارد.
• اسکلت تقویتی مارپیچ صلب (Dark Grey Rigid PVC Helix): مفتول هلیکال از جنس پی‌وی‌سی سخت، مقاوم در برابر ضربه (Anti-shock) و به رنگ طوسی تیره که درون بدنه تعبیه شده و مقاومت مقطع در برابر فرورفتگی زیر فشار مکش و خمش‌های مکرر را تثبیت می‌کند.
• رشته سیم مسی رسانا (Copper Wire): تعبیه سیم مسی موازی با فنر جهت اتصال به مدار زمین (Earthing) و دستیابی به مقاومت الکتریکی استاندارد برای هدایت ایمن الکتریسیته ساکن.
• پروفیل سطوح: طراحی کاملاً صاف و صیقلی در داخل (Smooth bore) به منظور کاهش اغتشاش و دستیابی به حداکثر دبی جریان، در کنار جداره خارجی موج‌دار (Corrugated) برای تسهیل انعطاف‌پذیری.

در این پیکربندی یکپارچه، لوله خرطومی طوسی شفاف ارت دار EOLO PU ساختاری عاری از هالوژن و فتالات ارائه می‌دهد که سلامت زیست‌محیطی محیط کار را تضمین می‌کند.

بررسی مشخصات آزمایشگاهی، شاخص مقاومت الکتریکی و داده‌های مهندسی مدل OU02040

• کد فنی اختصاصی قطعه (Part Code): OU02040؛ شناسه رسمی سایز ۴۰ میلی‌متر در کاتالوگ سری Eolo PU EST AS.
• قطر داخلی دقیق (Inner Diameter): ۴۰ میلی‌متر (معادل DN40)؛ مقطع استاندارد جریان‌بخشی جهت مکش پرسرعت ذرات، خرده‌چوب‌ها و گرانول‌ها بدون ایجاد گلوگاه.
• قطر خارجی دقیق (Outer Diameter): ۴۶.۲ میلی‌متر؛ ابعاد مهندسی‌شده کالیبره جهت انطباق اصولی با کلمپ‌ها و دهانه‌های ورودی تأسیسات مکش.
• ضخامت جداره پلیمری (Wall Thickness): ۰.۵ میلی‌متر؛ ضخامت الاستومری بهینه برای ایجاد بالاترین نرمی و خمش‌پذیری در حین عملیات مکش ملایم.
• شاخص مقاومت در برابر خلاء (Vacuum Rating): ۲ متر ستون آب ( معادل تقریبی ۰.۲ بار)؛ پایداری مهندسی‌شده اسکلت صلب در خطوط مکش صنعتی و غبارگیرها بدون لهیدگی.
• حداقل شعاع خمش مجاز (Bend Radius): ۶۰ میلی‌متر؛ دستیابی به انعطاف‌پذیری فوق‌العاده معادل ۱.۵ برابر قطر داخلی برای نصب آسان در تجهیزات متراکم بدون تاخوردگی.
• وزن در واحد طول (Weight): ۳۲۳ گرم بر متر ؛ ساختاری فوق‌العاده سبک‌وزن با ارگونومی بالا جهت سهولت جابجایی اپراتور یا نصب بر روی بازوهای متحرک صنعتی.
• دامنه دمای کاری مجاز: از ۴۰- تا ۸۰+ درجه سانتی‌گراد؛ حفظ خواص الاستیکی پلی‌یورتان از یخبندان شدید صنعتی تا مجاورت با تجهیزات گرم غبارگیری.
• شاخص مقاومت الکتریکی (Electrical Resistance): رسانایی پیوسته با مقاومت الکتریکی مطابق با استاندارد مرجع ISO 8031 در صورت اتصال صحیح سیم مسی به زمین.
• گواهینامه‌ها و دستورالعمل‌های ایمنی: منطبق بر دستورالعمل‌های ضد‌انفجار آتکس (ATEX Directives 2014/34/UE و 99/92/EC).
• استانداردهای زیست‌محیطی: عاری از هالوژن (Halogen-free)، بدون فتالات (Phthalate-free) و دارای گواهینامه‌های تطابق با الزامات RoHS و REACH.
• مقاومت‌های محیطی و شیمیایی: پایداری عالی در برابر هوازدگی اقلیمی، ازون، اشعه فرابنفش و دامنه وسیعی از مواد شیمیایی صنعتی.

ایمنی ضدجرقه آتکس، دوام سایشی پلی‌یورتان و سطح صیقلی؛ مزایای رقابتی سری Eolo PU EST AS

بهره‌گیری از ترکیب استر-پلی‌یورتان و اسکلت صلب ارت‌دار، مزیت‌های فنی متمایزی برای این مدل رقم زده است:

• تخلیه ایمن بار الکترواستاتیک (Static Dissipation): جلوگیری قطعی از تجمع بارهای ساکن ناشی از اصطکاک پودرها و غبارات مستعد احتراق مطابق الزامات آتکس.
• مقاومت سایشی استثنایی TPU: پایداری طولانی‌مدت الاستومر در برابر سایش فیزیکی مکرر در مقایسه با داکت‌های پی‌وی‌سی معمولی.
• حداکثر جریان عبوری با سطح صیقلی: صافی لایه داخلی مانع از افت فشار هوای مکنده، ایجاد گردابه و انباشت رسوب ذرات در طول خط لوله می‌شود.
• شفافیت دیواره (Translucent): امکان نظارت و پایش چشمی لحظه‌ای بر فرآیند عبور مواد و تشخیص سریع گرفتگی‌های احتمالی.
• انعطاف‌پذیری و مقاومت خمشی بالا: گردش روان در زوایای تند تأسیسات با اتکا به طراحی بیرونی موج‌دار و شعاع خمش ۶۰ میلی‌متری.

از صنایع چوب تا مکش گرانول‌های پلیمری و غبارگیری سرامیک؛ دامنه‌های کاربرد استاندارد

بر مبنای مستندات کاتالوگ شرکت سازنده، این مجرا منحصراً برای کاربری‌ها و انتقال مواد زیر طراحی و تایید شده است:

• صنایع چوب و درودگری (Woodworking): مکش سبک انواع خاک‌اره (Sawdust) و براده‌ها و تراشه‌های چوب (Woodchips) از میزهای برش و ماشین‌آلات CNC.
• فرآیندهای غبارگیری و تصفیه هوا (Dedusting): جمع‌آوری و هدایت غبارات ساینده صنعتی (Abrasive dust) در انواع فیلترهای کیسه‌ای و مکنده‌های کارگاهی.
• صنایع پلاستیک و پلیمر (Plastics industry): جابجایی پنوماتیک گرانول‌ها (Granules) و پلت‌های پلاستیکی (Pellets) به قیف‌های تزریق با اتکا به تخلیه بار استاتیک.
• صنعت سرامیک و کاشی (Ceramics industry): مکش پودرهای ساینده معدنی و ذرات ریز فرآوری با تکیه بر مقاومت سایشی TPU.
• بخش کشاورزی (Agriculture): مکش و انتقال هوا همراه با پودرها و ذرات گیاهی در ادوات زراعی.
• انتقال انواع الیاف و پودرهای خشک (Fibres & Powders): هدایت پیوسته ذرات فایبر و گردهای معلق در خطوط مکش عمومی کارخانجات.

الزامات اتصال ارت سیم مسی، مهار کلمپ در قطر ۴۶.۲ میلی‌متر و پایش بازه دمایی

در فرآیند راه‌اندازی و اتصال این لوله خرطومی، لخت‌کردن دو سر رشته سیم مسی و اتصال مستقیم آن به بدنه هادی تجهیزات یا کلمپ متصل به سیستم ارتینگ الزامی است تا مقاومت الکتریکی تحقق یابد و ایمنی سامانه در برابر الکتریسیته ساکن تامین گردد. با توجه به قطر خارجی ۴۶.۲ میلی‌متری و گام دنده‌های بیرونی، باید از بست‌های پل‌دار یا بست‌های نواری استاندارد با پهنای مناسب استفاده شود تا بدون آسیب به جداره ۰.۵ میلی‌متری پلی‌یورتان، آب‌بندی و هوابندی کامل مکش حاصل شود. در زمان هدایت مسیر، رعایت حداقل شعاع خمش ۶۰ میلی‌متر ضروری است تا مفتول پی‌وی‌سی سخت تحت تنش برشی موضعی قرار نگیرد. دمای سیال عبوری و محیط باید همواره درون محدوده ۴۰- تا ۸۰+ درجه سانتی‌گراد حفظ شود تا خواص الاستومری دیواره افت نکند. همچنین به دلیل ماهیت سبک‌کار لوله، فشار مکش نباید از سقف ۲ متر ستون آب فراتر رود تا از دفرمگی جداره لوله خرطومی طوسی شفاف ارت دار EOLO PU (DN40) جلوگیری به عمل آید.

تضمین اصالت کالا و خرید مطمئن لوله خرطومی طوسی شفاف ارت دار EOLO PU (DN40) از صنعت زون

تهیه این تجهیز تخصصی اروپایی با ضمانت ۱۰۰ درصدی اصالت فیزیکی، تایید انطباق قطعی با استانداردهای ATEX و ISO 8031 و مطابقت کامل با ارقام کاتالوگ شرکت سازنده، مستقیماً از طریق فروشگاه آنلاین صنعت زون امکان‌پذیر است. صنعت زون کلیه سفارش‌های کارخانجات چوب‌بری، واحدهای پلیمری، صنایع سرامیک و مجریان خطوط مکش صنعتی را با صدور فاکتور رسمی معتبر و شفافیت کامل مالی ارسال می‌نماید. علاوه بر این، مشتریان گرامی می‌توانند پیش از ثبت نهایی سفارش، از مشاوره‌های مهندسی کارشناسان فنی ما در صنعت زون جهت محاسبه افت فشار خط، بررسی نوع سیستم مکنده و نحوه پیاده‌سازی اتصال ارت بهره‌مند شوند.
